Tracé
Dessin schématique en plan des fortifications sous forme de lignes. Cette représentation ne permet pas de se faire une idée de la hauteur ou de la profondeur des divers ouvrages et doit être complétée par des reliefs.

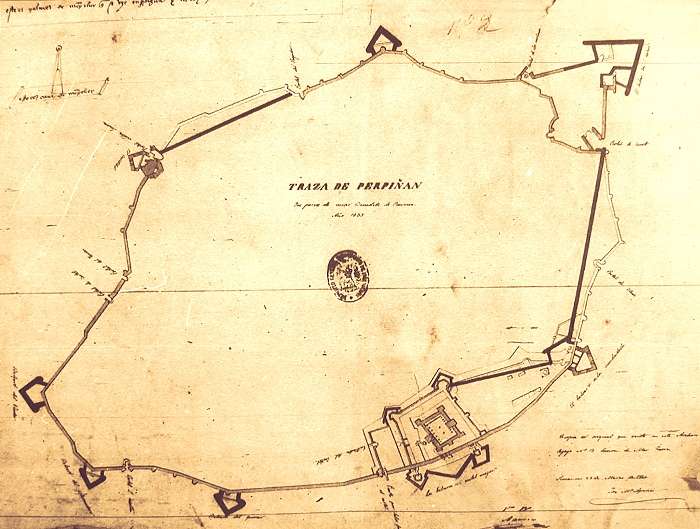

Le tracé ci-dessous (traza, en castillan) représente l'état des fortifications de Perpignan en 1535 et le projet de modification par l'ingénieur militaire de Charles Quint, l'italien Benedetto di Ravenna. Ce projet constitue une première tentative d'application à Perpignan de la nouvelle manière de fortifier les places inventée en Italie. Sur ce plan, les courtines et bastions à construire sont figurés en lignes très sombres. Les parties grises du tracé sont celles qui doivent être conservées et les blanches, celles qui doivent être détruites. En fait, les ingénieurs de Charles Quint et de Philippe II qui se succédèrent pour la réalisation de ces travaux s'écartèrent considérablement de ce tracé. Il y eut des hésitations qui firent naitre de nouveaux projets (notamment à la citadelle), des difficultés financières et parfois des précipitations nécessitées par la guerre.(RP)
